预应力检测解决方案

方案简介

预应力钢筋混凝土是在混凝土浇筑前对钢筋进行预应力处理,来改良钢筋混凝土结构服役过程中应力状况的重要工法。预应力钢筋中的应力检测是衡量施工质量的重要依据,也是公路桥涵施工规范中的重要检测项目。

同禾的预应力张拉解决方案由软件平台和硬件检测已构成,硬件部分由程控主机及作业前端组成。作业前端包含:测控电路、数控泵站、专用千斤顶、荷重传感器等组成部分。程控主机为工业级平板电脑,安装有自研的软件平台。整套系统采用复张法原理对单根钢绞线进行检测。目前该系统在浙江、云南、广东、贵州、安徽、广西等省份广泛使用。


该产品技术符合以下国家/地方标准:

行业标准:公路桥涵施工技术规范(JTG/G F50)

浙江省地方标准:公路桥梁后张法预应力施工技术规范(DB33/T 2154)

安徽省地方标准:公路水运工程预应力张拉有效应力检测指南(DB34/7 3177)

重庆市地方标准:桥梁预应力及索力张拉施工质量检测验收规程(CQJTG/T F81)

系统原理

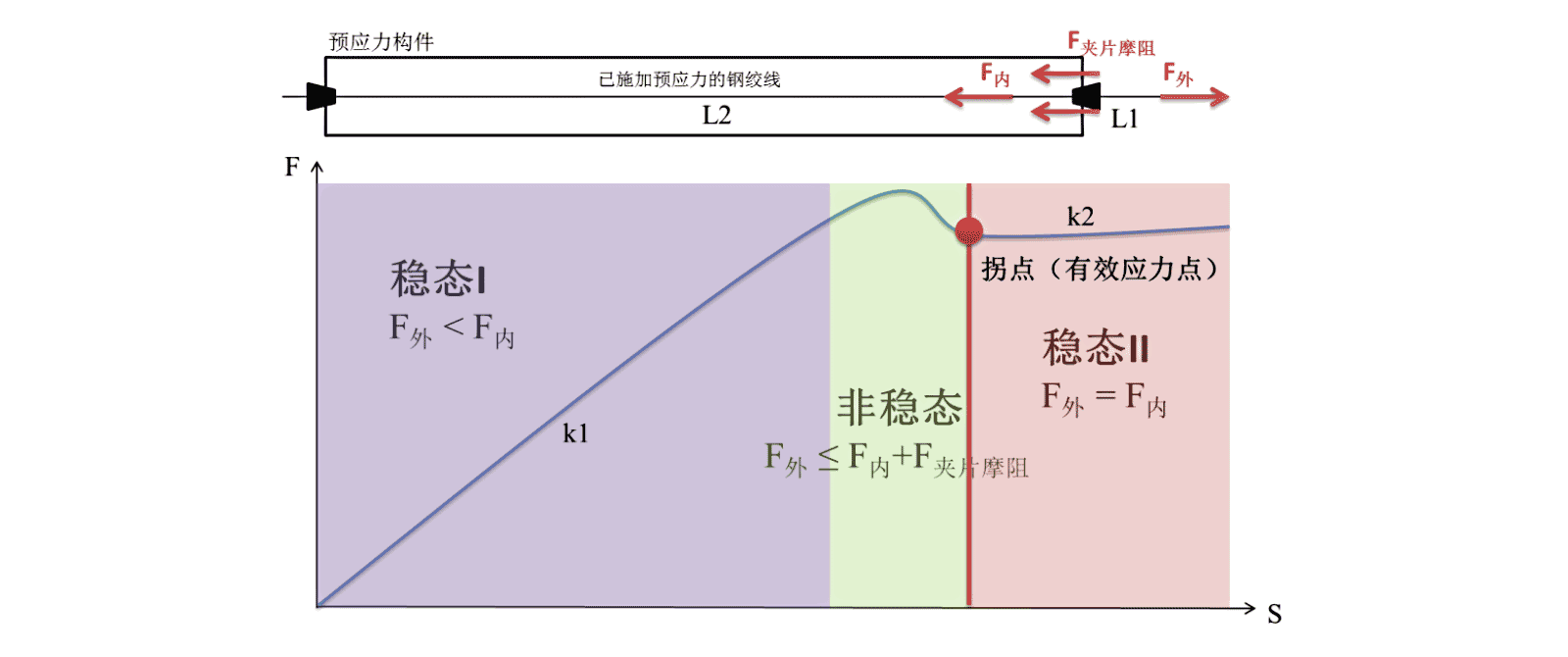

系统采用复张法对单根钢绞线进行有效应力检测。复张法的基本原理是对暴露在体外的钢绞线进行单根张拉,同时测试张拉力和钢绞线的位移量。

复张过程中,外部钢绞线会经历从稳态到非稳态再重新进入稳态的过程,第二次进入稳态时的拐点拉力就是预应力钢筋中的有效应力。

系统架构

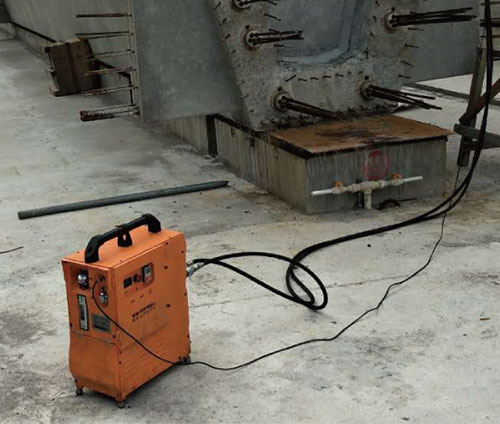

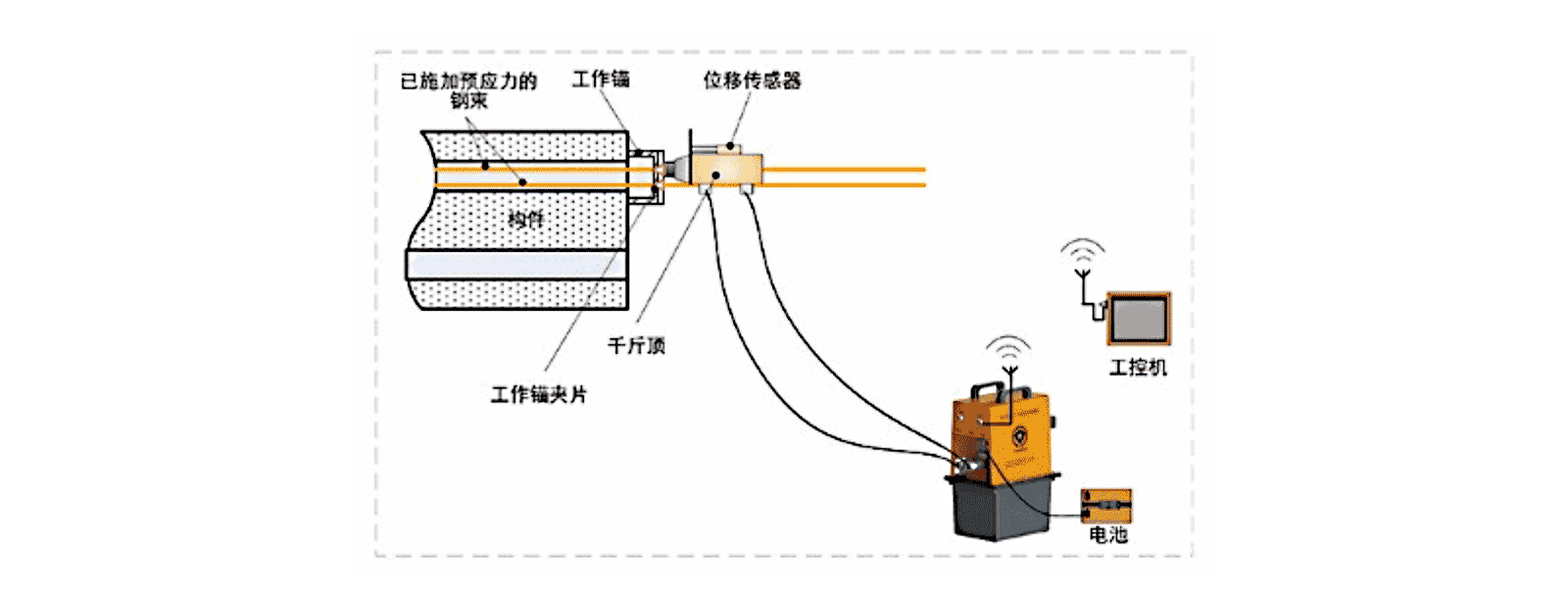

TH-TST同禾张拉应力检测仪系列产品由程控电脑、便携式数控泵站和专用千斤顶组成。程控电脑采用工业级平板电脑,防护性高,续航时间长,适合工地复杂环境。便携式数控泵站高度集成,携带方便,内置电池,无需现场供电。专用千斤顶为预应力检测特别设计,安装方便。

程控电脑中安装有同禾自研的自动化检测软件,功能强大。同时软件中带有同感云物联网服务接口,检测结果自动上传云端,方便进行多项目远程管理。

主要用途

   有效预应力偏差检测           同属不均匀度检测           同断面不均匀度的检测

张拉机具控载精度的校验     锚圈口摩阻损失的测试     孔道摩阻损失的测试

技术支持

同禾提供软硬件运维方面的全套技术支持服务,我们的硬件产品和配套的软件均属于拥有全套自主知识产权的自研产品。我们的技术团队由土木工程师、硬件工程师和软件工程师组成,具备对软硬件进行定制化开发的的能力。

主要业绩

点击下方链接查看完整版解决方案:

预应力检测解决方案
