支撑轴力伺服系统

方案简介

基坑工程是中国城市地下工程的主要工法,在软土工程地质条件下,不及时支撑和支撑轴力损失引发的地层扰动、水土流失和环境建筑物沉降问题尤为显著。随着城市轨道交通系统和地下工程的发展,后续施工项目的地下工程“深、难、险”的特征愈加显著。由此,解决基坑工程施工的环境影响问题已经刻不容缓。

支撑轴力伺服系统是一种基于液压技术的支撑轴力动态调控系统。其特点在于融合了数控液压技术、自动化监测技术和物联网技术,实时监控钢支撑轴力和基坑变形,能够根据基坑变形数据,调控支撑轴力,全方位控制基坑和保护对象的安全和变形。

系统原理

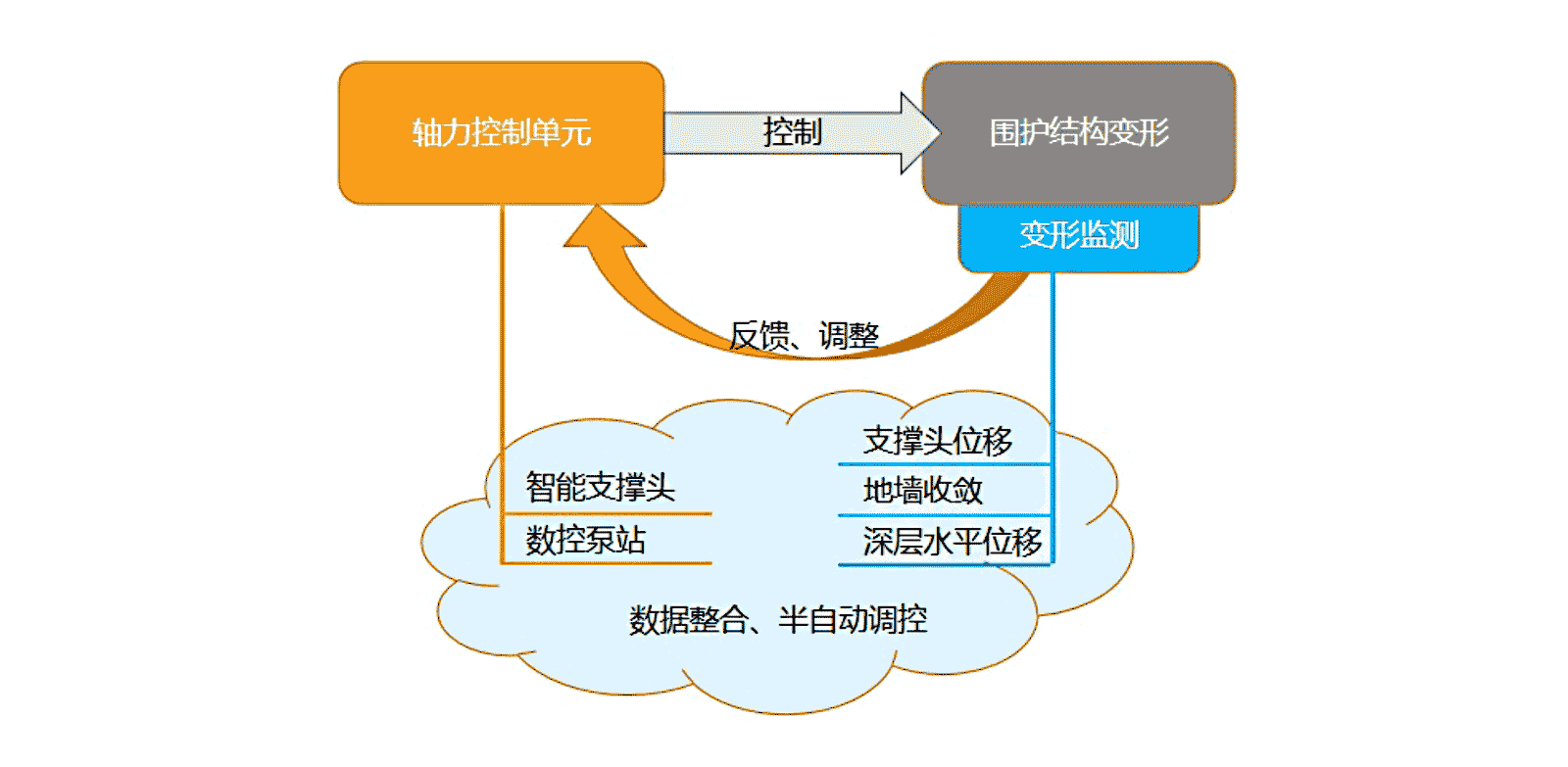

支撑轴力伺服系统通过轴力控制单元对支撑轴力进行主动控制,平衡坑外土压力,达到控制围护结构变形的效果。同时,变形监测单元会记录围护结构的变形情况,为轴力控制单元的轴力调整提供依据。整套系统由高度自动化的现场软件实现半自动调控,并将数据上传至同感云平台,支持远程监控。

系统架构

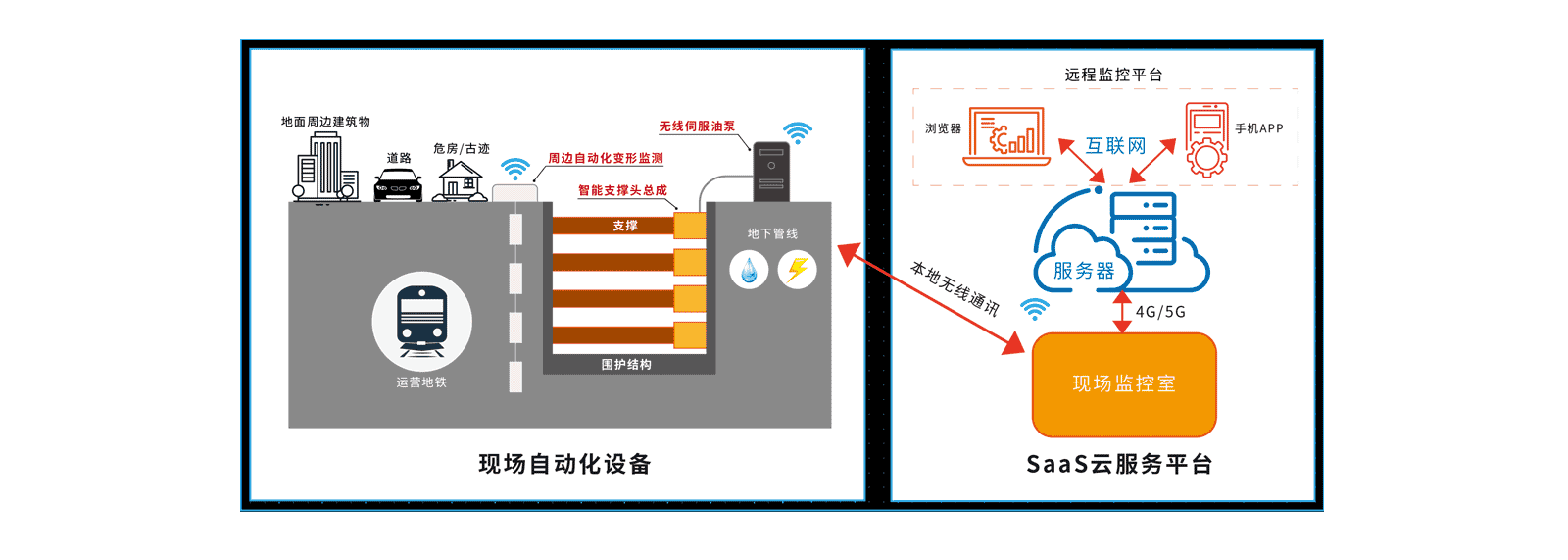

(伺服支撑轴力系统分为现场自动化设备和同感云服务平台)

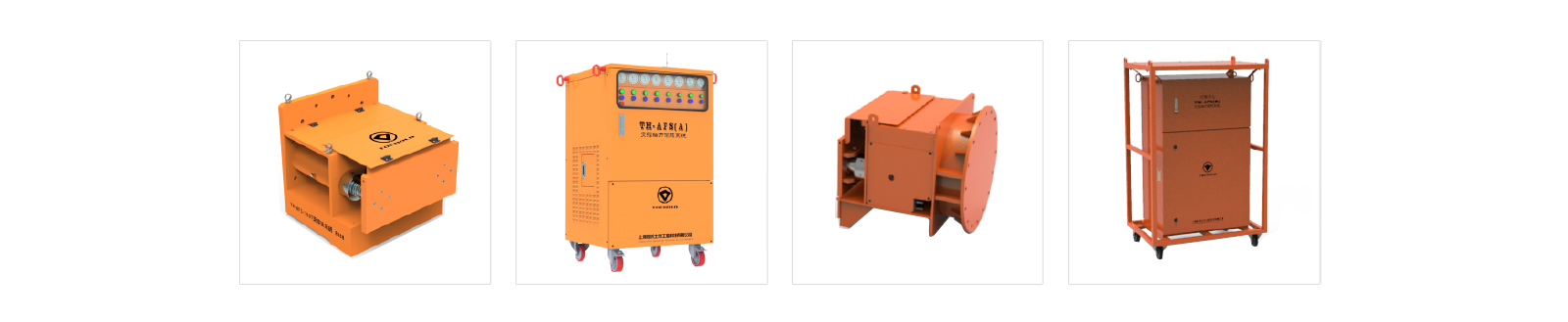

现场自动化设备:智能支撑头总成可施加轴力,配合无线伺服泵站可以对每个支撑头施加的轴力进行准确调整。现场布设的激光收敛计可以实时监测围护结构的相对收敛变形,并回传至位于现场控制室的主控电脑。主控电脑根据轴力、温度及变形数据实时分析处理,实现现场设备24小时智能伺服控制。

控制软件

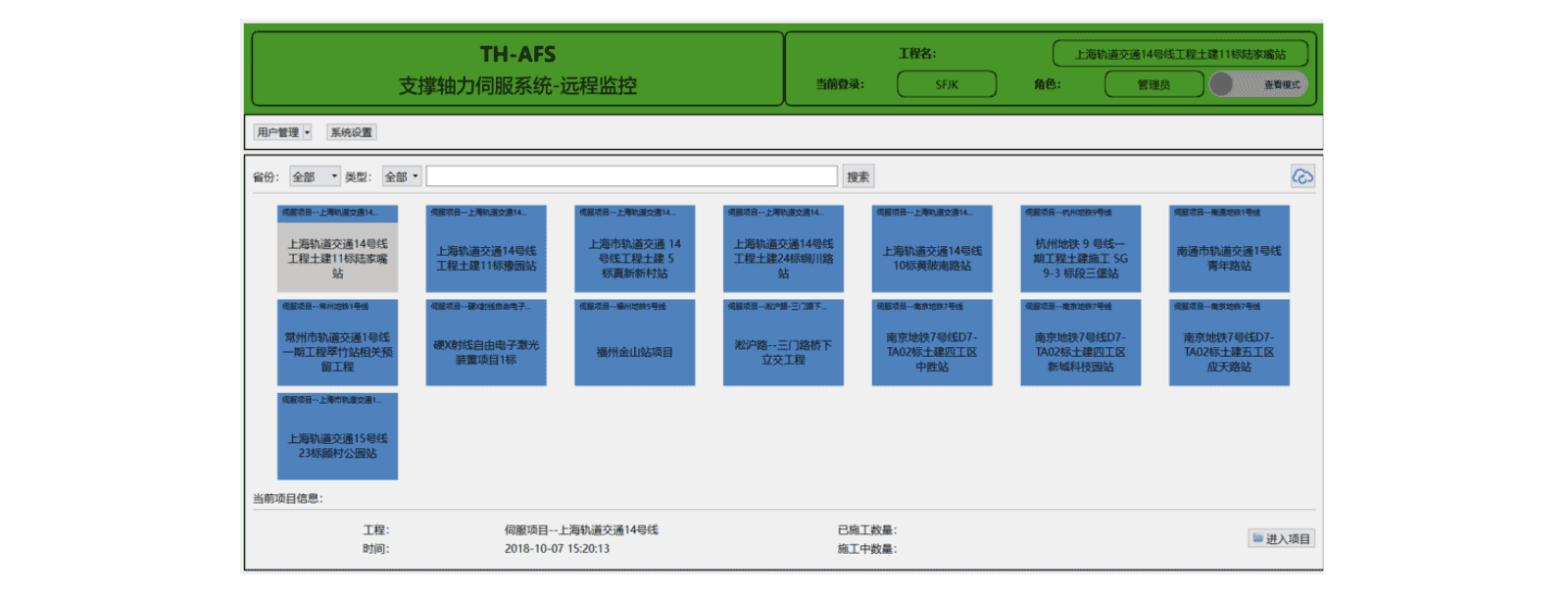

(多项目远程管理)

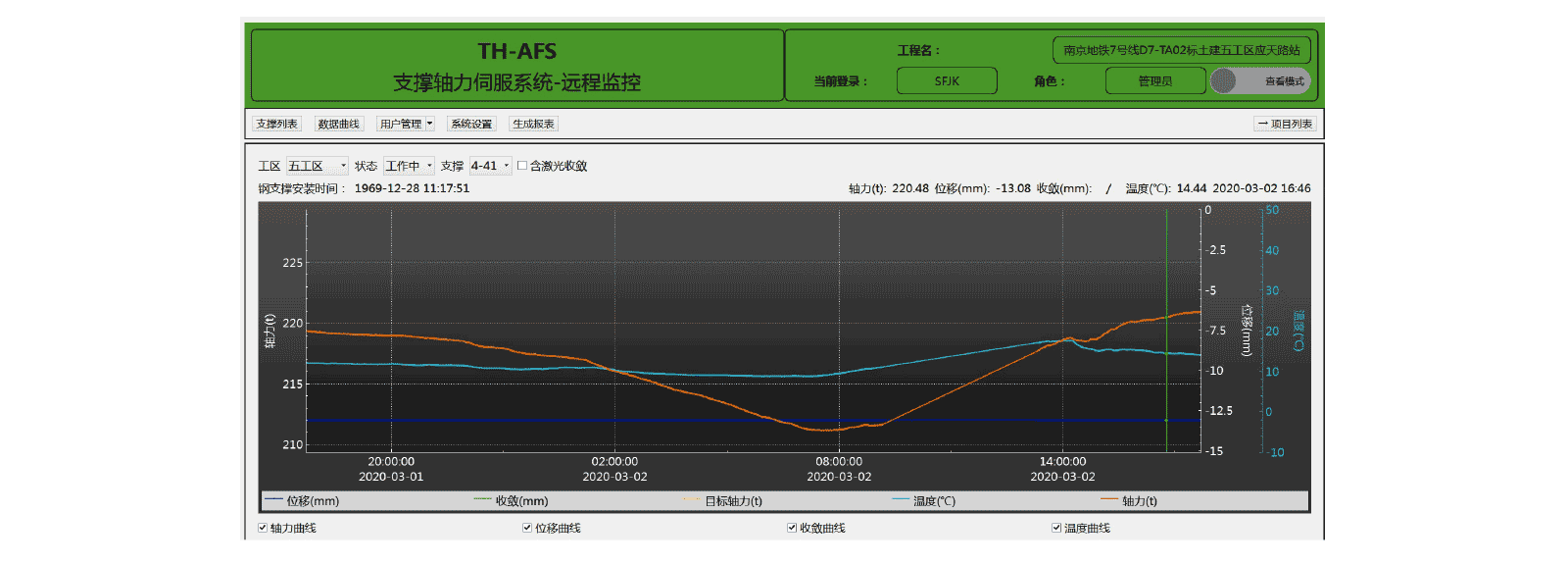

(提供轴力、温度、支撑头行程实时监控曲线)

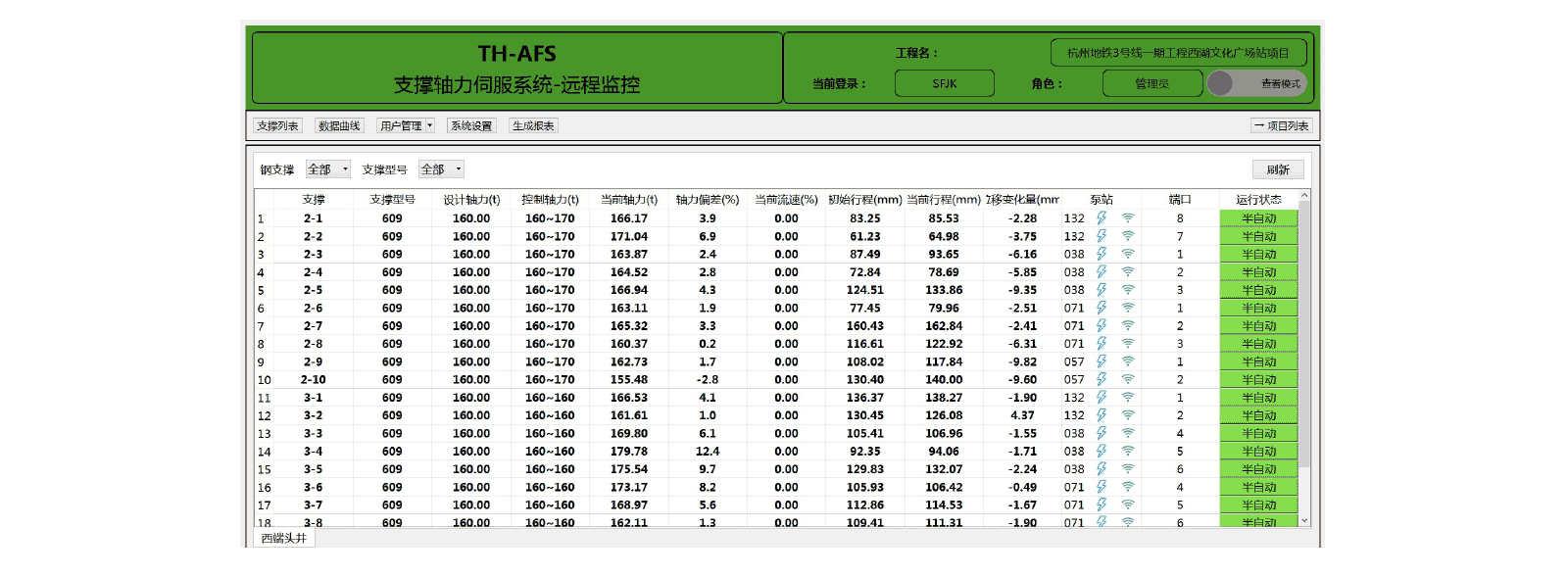

(表格视图)

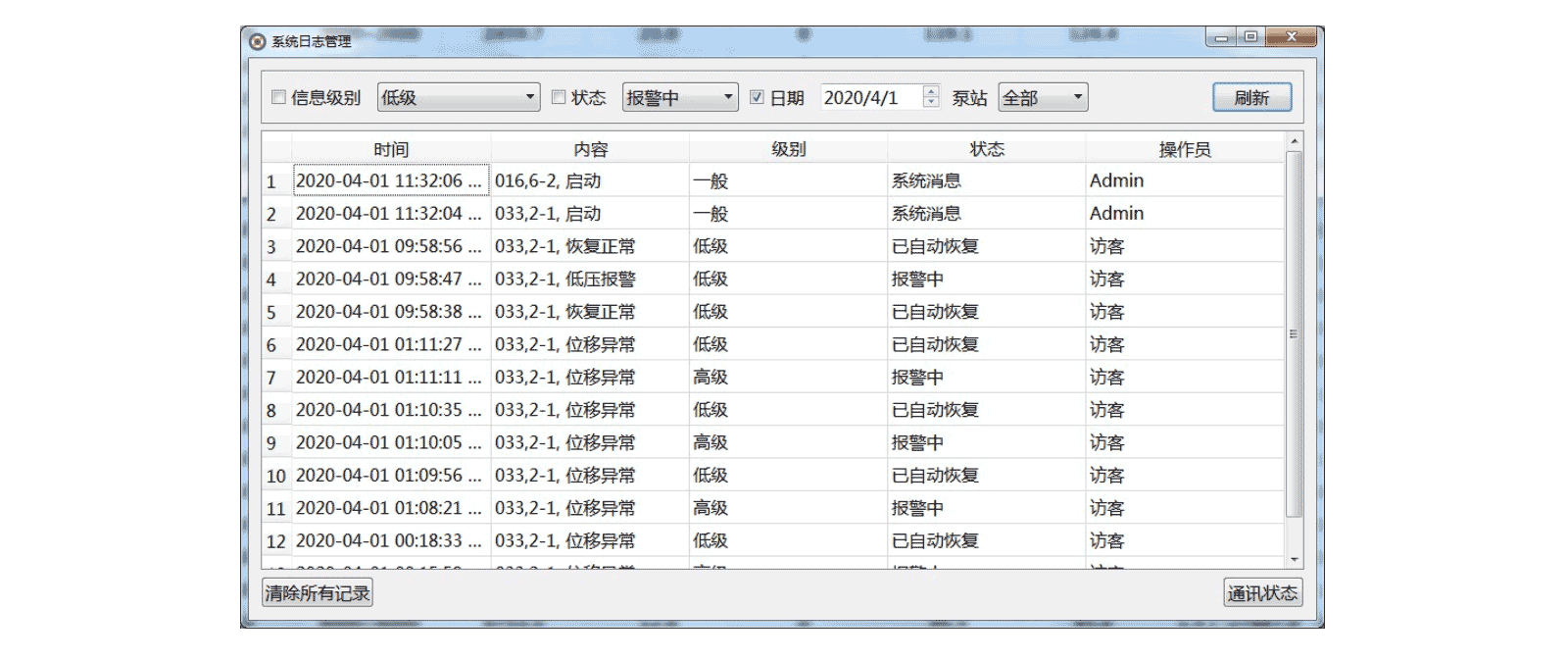

(事件记录)

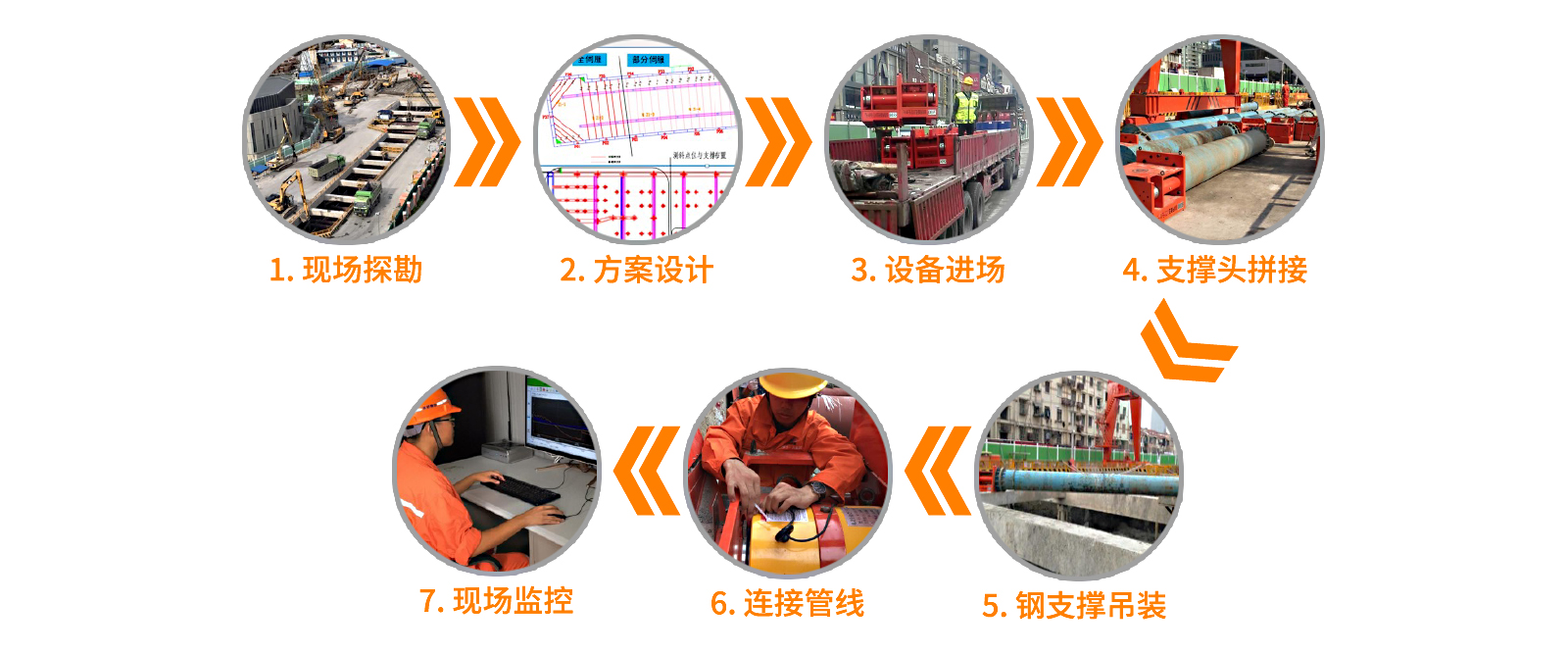

实施流程


技术支持

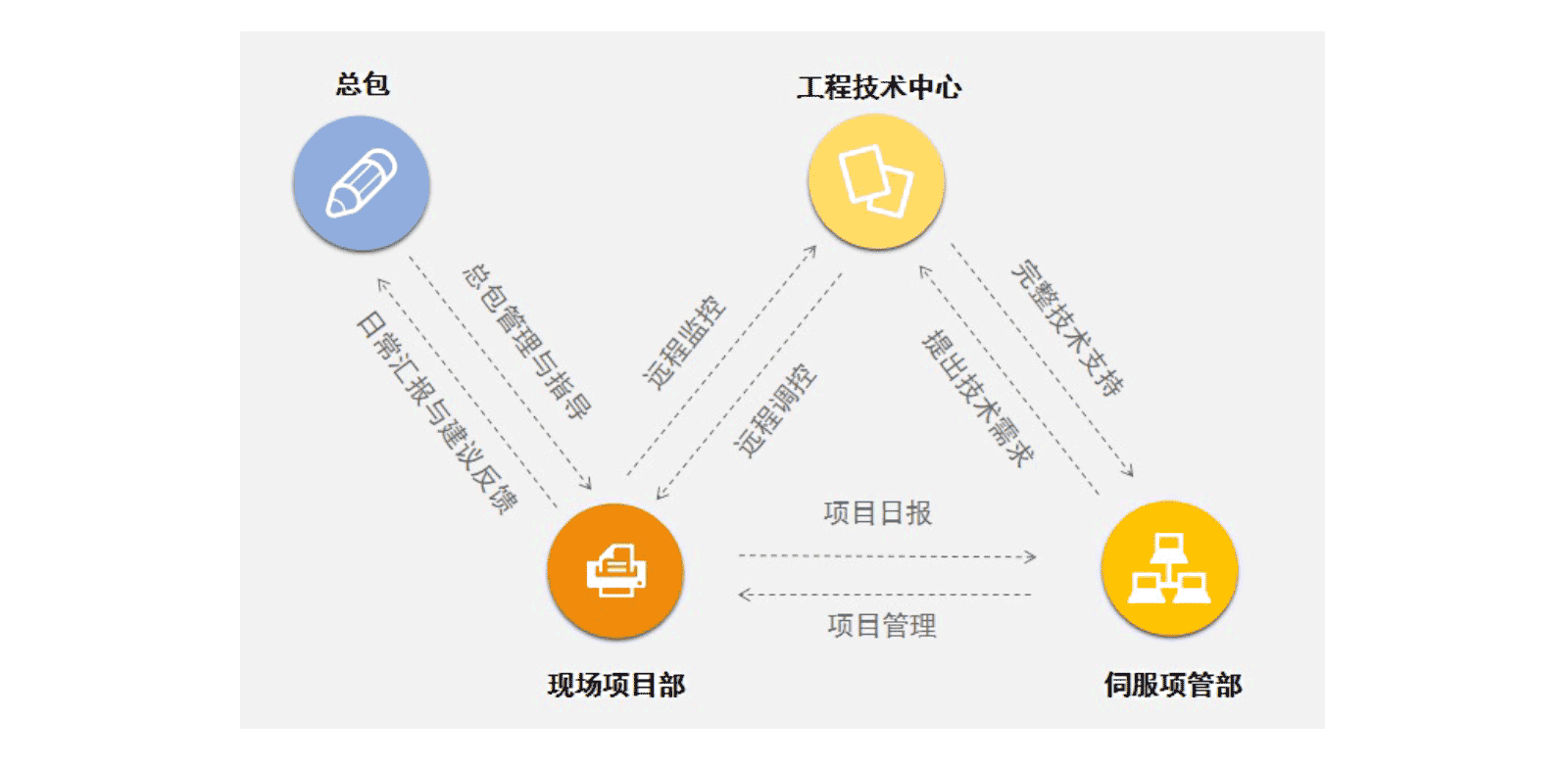

支撑轴力伺服系统不仅为客户提供安全可靠的设备,同时在工程实施的全过程中提供项目生命周期的管理和技术支持服务。


关联产品
