同步顶升与托换系统

方案简介

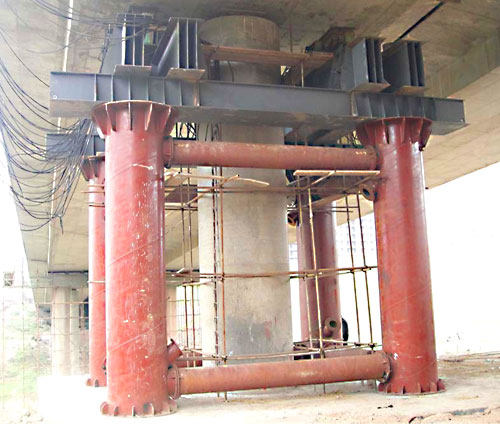

在现代的施工工法中,存在对构筑物进行受力体系转换的过程,需要将原有静载荷转化到零时支撑体系上,在永久结构物施工完成后,再将载荷从零时支撑体系转移到永久结构物上,如桥梁桥墩换新工程,大跨度混凝土梁板浇筑等。从该工法的安全性和可行性考虑,这套零时支撑体系对各支座轴力同步性,位移同步性和加卸载动态同步性都有很高的要求。

同禾的同步顶升解决方案采用自研的数控液压系统作为硬件,同时采用轴力同步调控软件来实现加载/卸载全过程自动化调整,辅以自动化监测元件,对同步顶升施工工序中的每一步进行实时监测,进一步确保施工过程的安全性。

系统原理

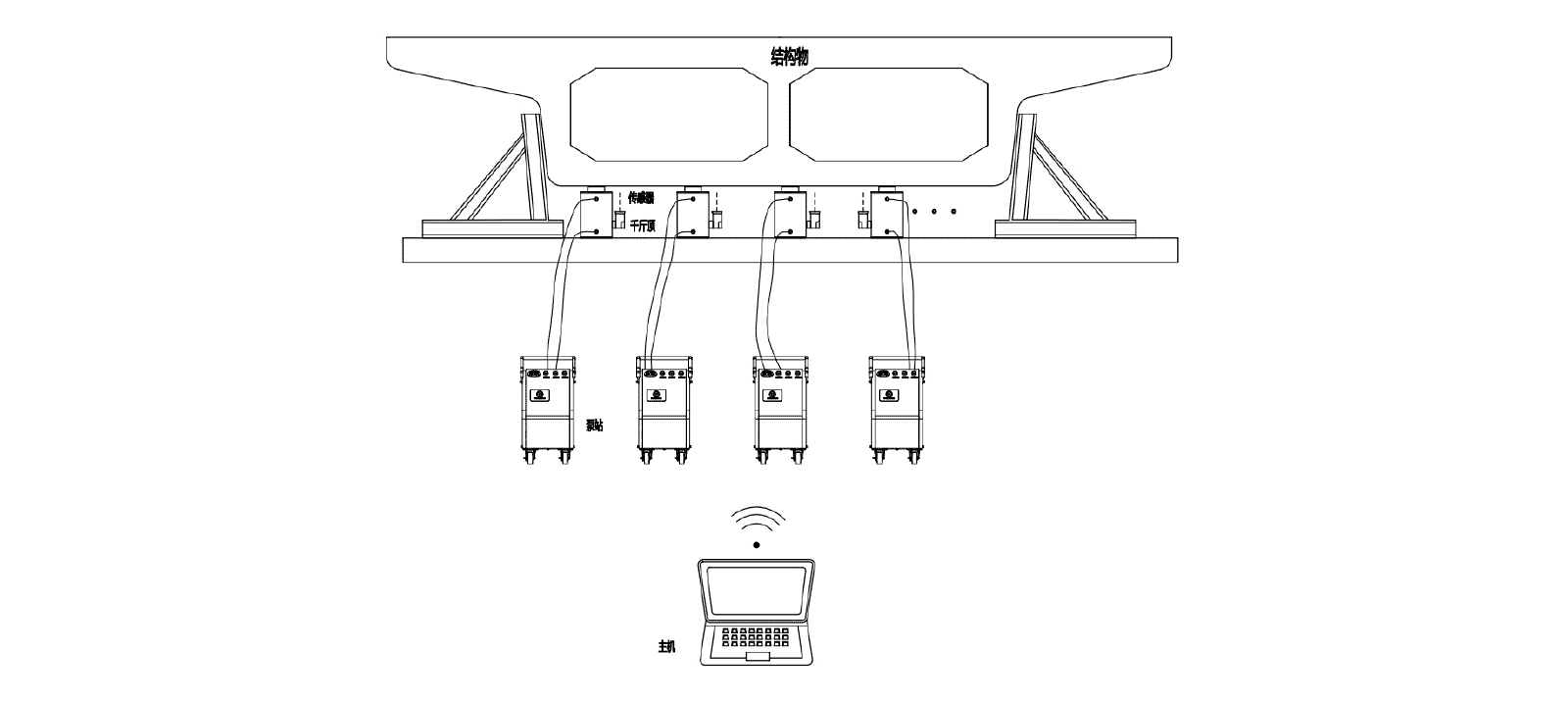

同禾同步顶升系统由液压系统,控制系统、位移压力监测系统和操作软件组成。控制系统是整套系统的硬件核心,负责发送调控指令给液压系统进行系统压力的输出,同时也接收监测系统的实时压力和位移的测量结果。控制系统将收集到的监测数据和控制反馈传输到操作软件中,由操作软件中的同步顶升控制算法对数据进行实时分析后,将新的指令发送到控制系统,再有控制系统将指令下达到液压系统进行实施,实施结果由监测系统进行收集,形成一个调控的闭环。

系统架构

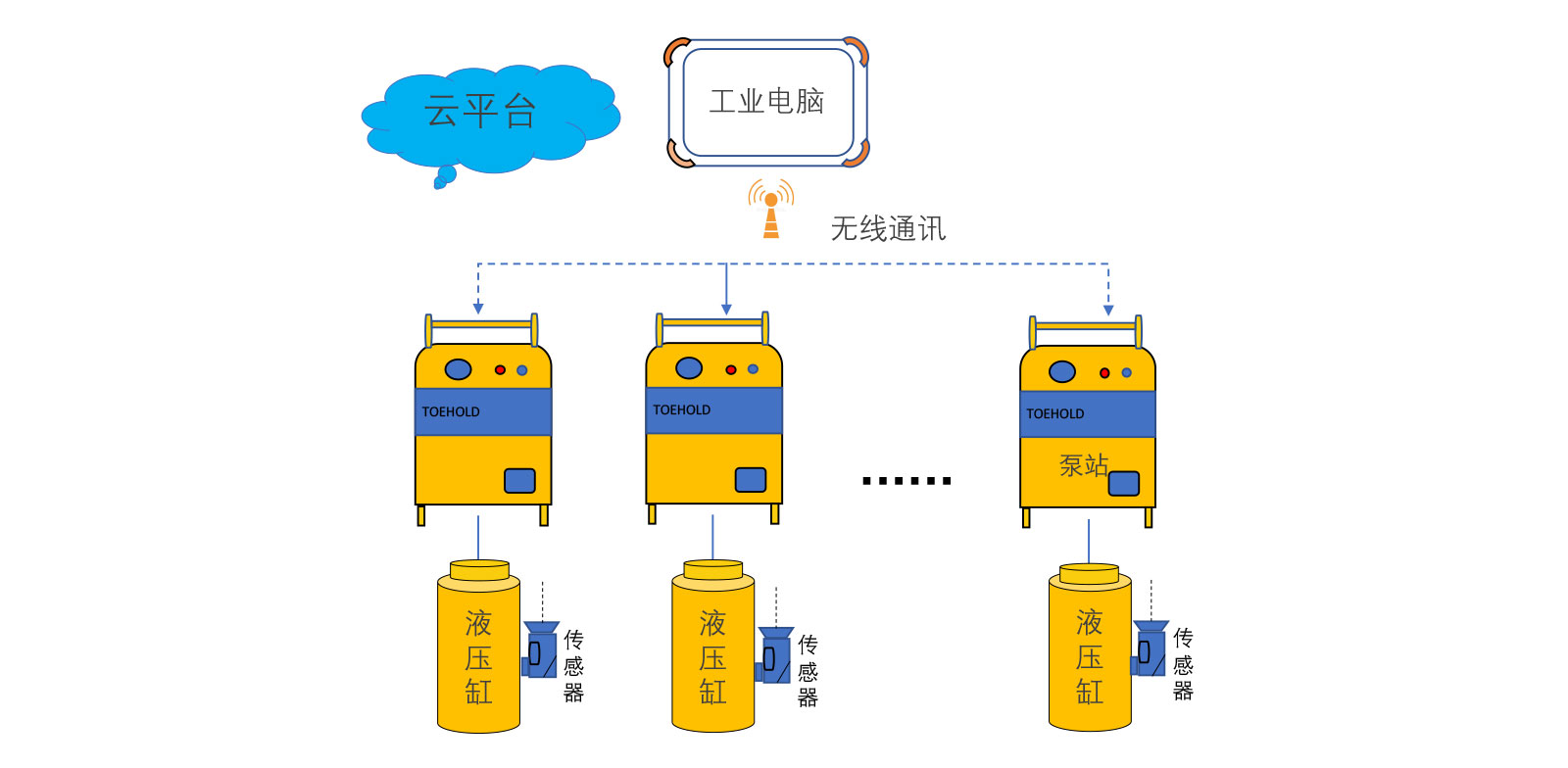

在硬件上,液压系统由泵站和千斤顶组成,泵站与控制系统集成为数控泵站,千斤顶中安装油压传感器,变形监控设备和保护锁。千斤顶腔体与数控泵站采用油管连接,各类监控设备通过数据总线连接至数控泵站中的控制中心接口上。再由控制系统通过无线传输天线传输到现场的控制电脑上。

控制软件安装在现场控制电脑上,对上传的数据进行解算分析,并根据设置的施工参数自动生成新的控制指令。同时控制程序也会将解算后的数据上传到云平台,方便工程的各相关方进行远程监管。

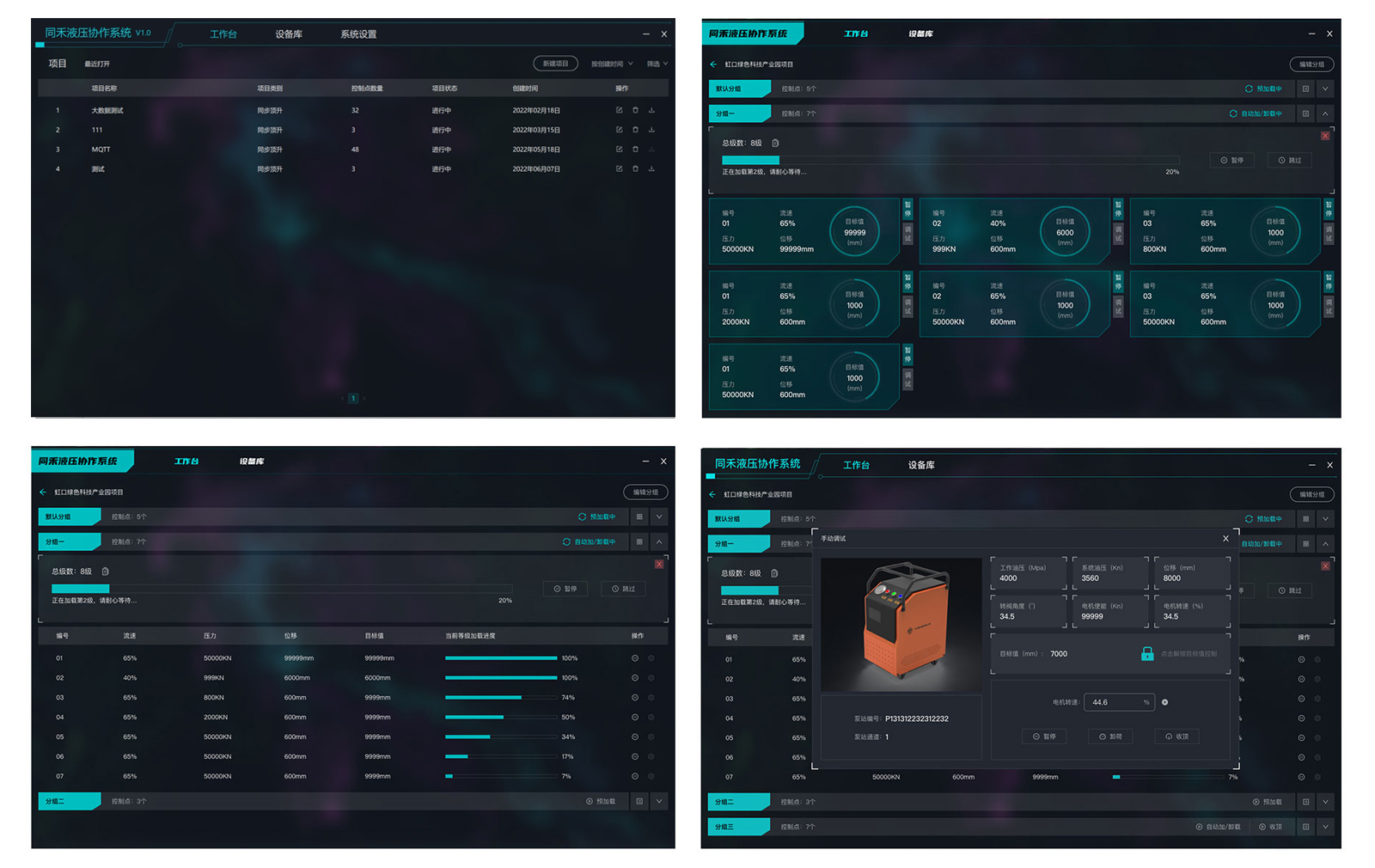

控制软件

实施流程


技术支持


同禾提供从施工方案到后期数据分析的全套技术支持服务,我们的硬件产品和配套的软件均属于拥有全套自主知识产权的自研产品。我们的技术团队由土木工程师、硬件工程师和软件工程师组成,具备根据客户要求设计合理高效的施工方案,并拥有对软硬件进行定制化开发的的能力。

点击下方链接查看完整版解决方案:

同步顶升与托换系统
