预应力张拉程控解决方案

方案简介

预应力钢筋混凝土是在混凝土浇筑前对钢筋进行预应力处理,来改良钢筋混凝土结构服役过程中应力状况的重要工法。预应力的自动化准确加载可以有效提升预应力钢筋混凝土施工质量和效率。

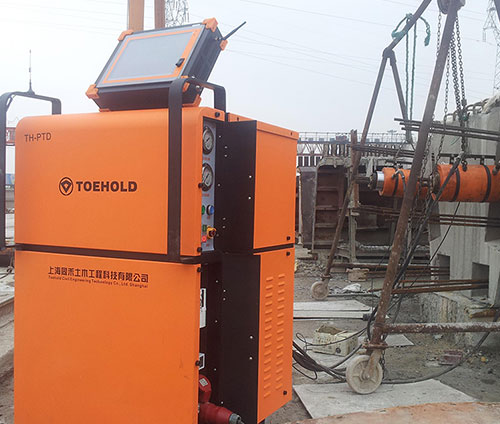

同禾预应力张拉程控系统是采用数控液压系统进行自动预应力张拉施工的系统,由程控主机及作业前端组成。作业前端包含:测控电路、油泵、千斤顶、传感器等组成部分。D型为旗舰型系统,使用双油路数控油泵,可同时驱动4台千斤顶,实现两束钢绞线对称张拉。

系统原理

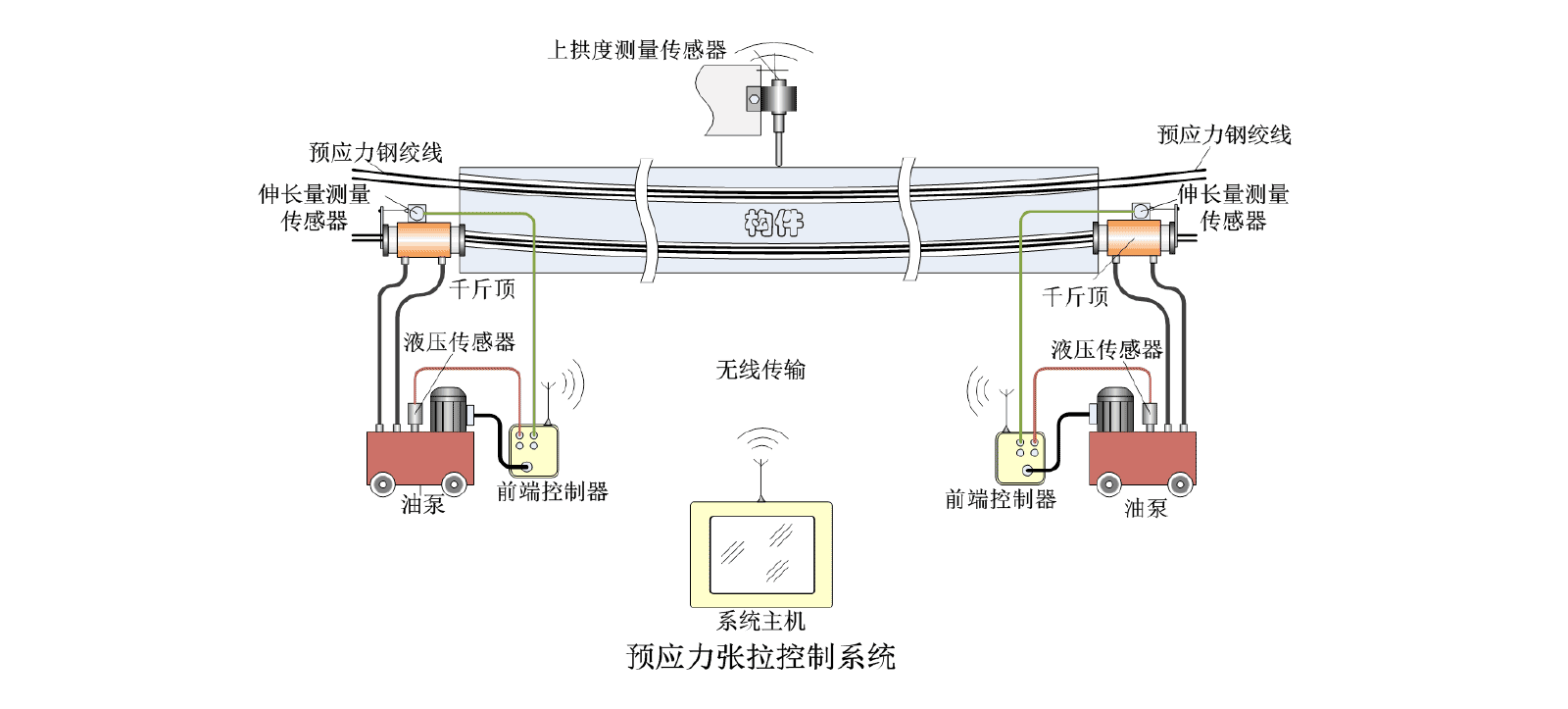

(系统原理图)


主机由平板工业计算机及专门的程控软件系统组成,可通过无线信号对多个数控油泵进行测控。主机按预设的张拉程序及相应参数指令一个或多个数控油泵工作,根据数控油泵回传的监测数据计算出测控指令,持续测控数控油泵。数控油泵监测千斤顶的工作拉力和钢绞线的伸长值(回缩值)等数据,并实时将数据传输给测控主机,并接收主机的测控指令,根据指令实时调整变频器的工作参数,从而实现高精度实时调控油泵电机的转速,实现张拉力及加载速度的实时准确控制。

系统架构

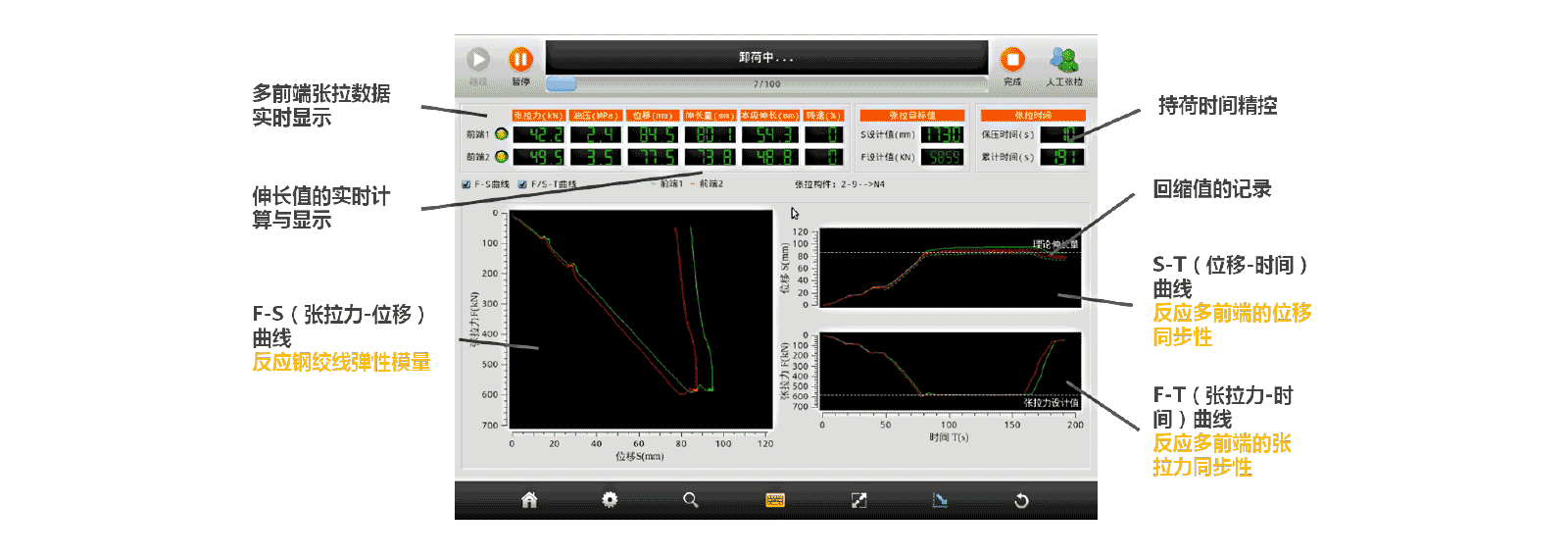

(软件界面)

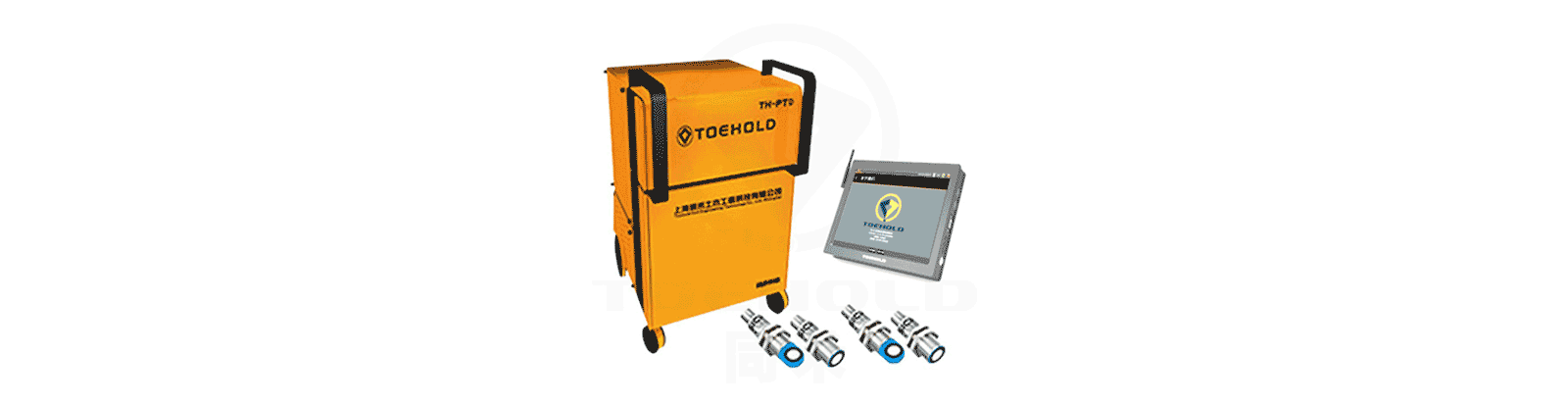

系统的硬件包括工业级平板电脑和数控油泵,工业级平板电脑安装有程控软件系统,具有多前端张拉数据实时显示、张拉全过程数据记录、容错纠错能力强的特点。数控泵站可以灵活适配各种型号的千斤顶,测量系统也配合不同施工形式的需求进行扩充。

D型为全自动旗舰型号,采用公司自主技术,通过两台油泵可同时驱动四台千斤顶,实现两束钢绞线同时张拉,整个过程实现一键式操作,自动完成两束钢绞线预应力张拉全过程。

系统特色

技术支持

同禾提供软硬件运维方面的全套技术支持服务,我们的硬件产品和配套的软件均属于拥有全套自主知识产权的自研产品。我们的技术团队由土木工程师、硬件工程师和软件工程师组成,具备对软硬件进行定制化开发的的能力。

主要业绩

点击下方链接查看完整版解决方案:

预应力张拉程控解决方案
