海上风电自动化监测

风力发电机是将风能转换成机械能，再把机械能转换成电能的大型机电设备，单个风电机组包括叶片、风机、塔筒和基础部分。为了实现最大能量产出效率，海上风场需要设立在离岸区域，并且实现无人化管理。因此，风机的结构直接暴露于多变甚至极端气候环境条件中，极易受到台风，热带气旋，地震，波浪，雷击和暴风雪的影响。

这些共同因素使得风机在工作中受到的荷载情况多变且不确定，在不同工况组合下产生了较高的机械应力，结构失稳破坏是风机常见的故障之一。

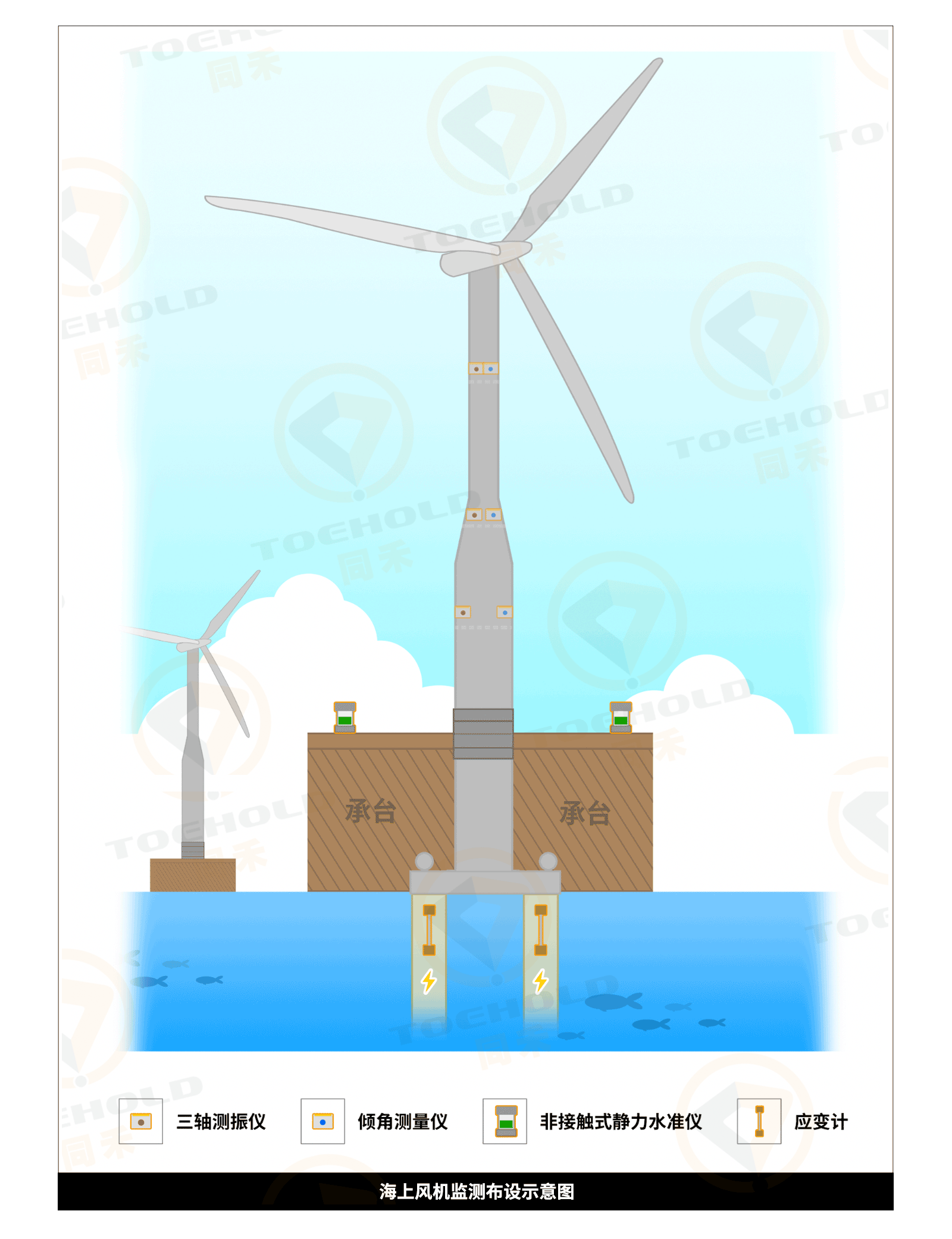

海上风电在线监测系统通过监测风机结构的沉降、倾斜、振动等参数，评估风机稳定性，进而保障海上风电的运营安全。

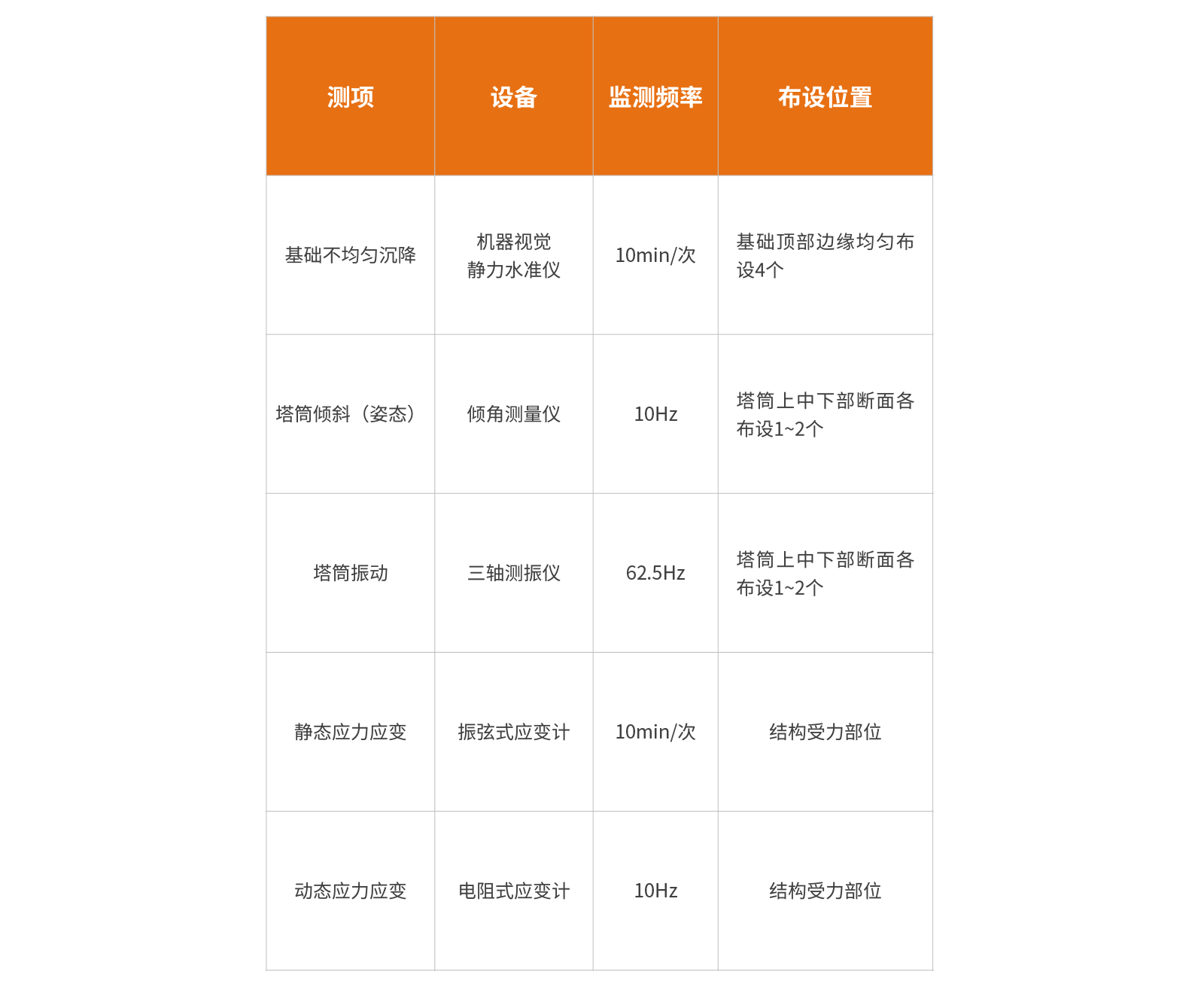

▋不均匀沉降监测

基础不均匀沉降采用静力水准仪进行监测，对称布设在基础顶部平面边缘处，共设置三个相对沉降监测点及一个沉降基准点。

▋加速度/振动监测

塔筒振动采用三轴测振仪进行监测，均匀布设在塔筒上中下部断面，每断面各布设一个。

▋塔筒姿态/倾角监测

塔筒倾斜采用倾角测量仪进行监测，均匀布设在塔筒上中下部断面，每断面各布设1个。

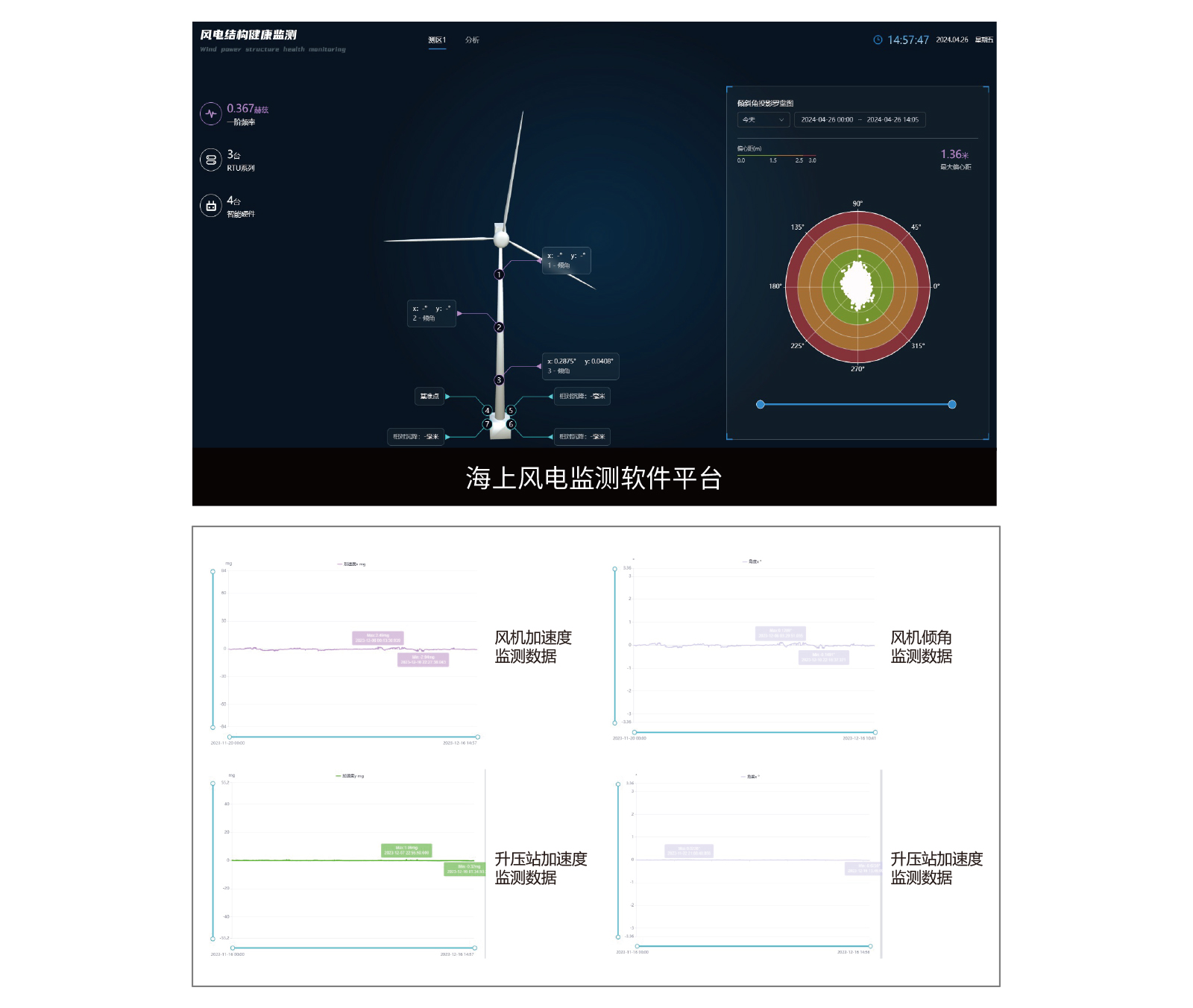

使用倾角传感器实时监测塔筒的二维姿态。每个观测点在平面内都是在运动的，如果可以获得不同高程点位处的轨迹，就可以绘制塔筒的模拟姿态动画。

▋静态应力应变监测

静态应力应变采用振弦式应变计进行监测，根据设计计算结果布设在结构应力较大的部位（如承台、基础环等）。

▋动态应力应变监测

动态应力应变采用电阻式应变计进行监测，根据设计计算结果布设在结构应力较大的部位（如承台、基础环等）。
