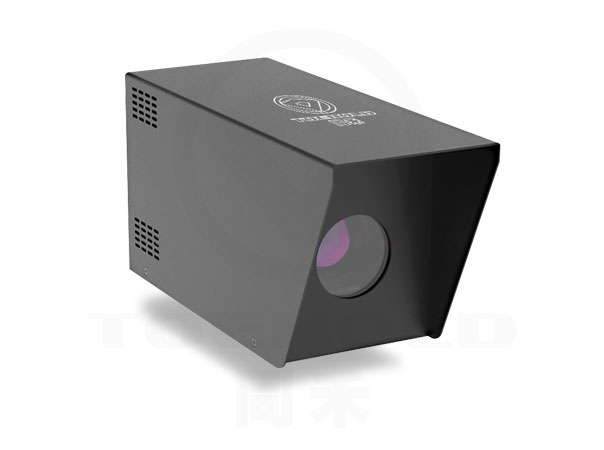

机器视觉智能测量仪

TH-ISM

产品简介

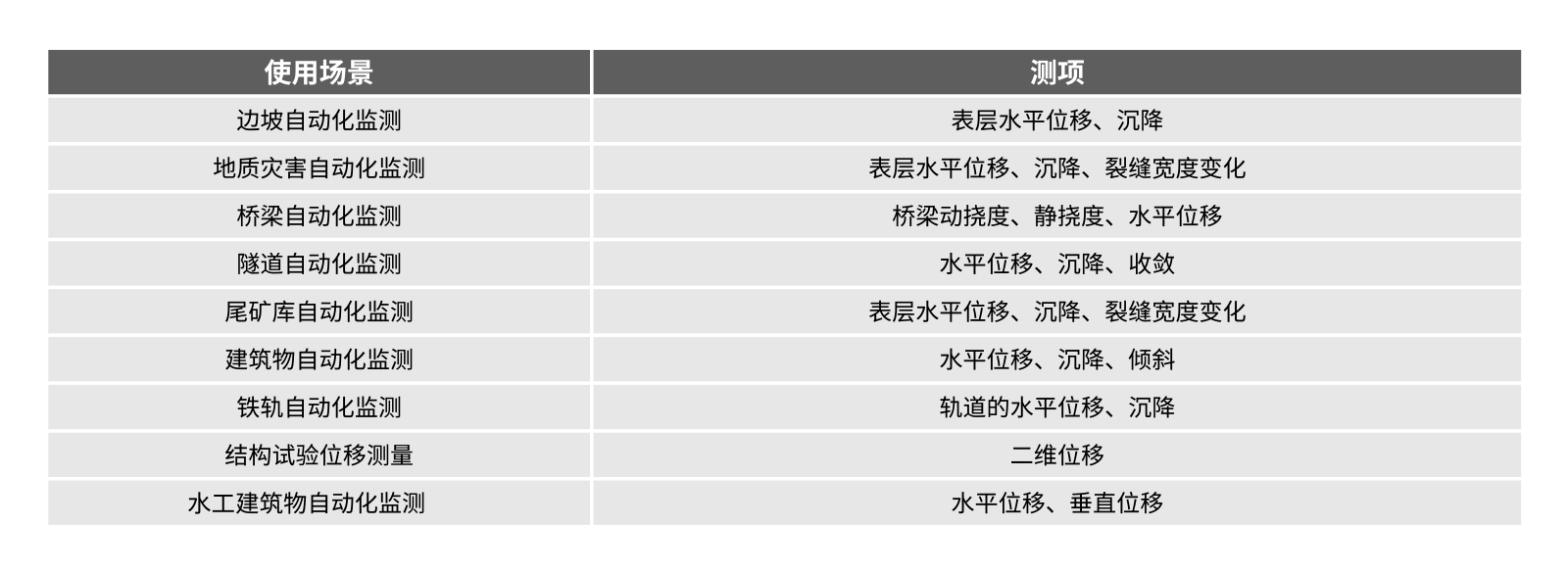

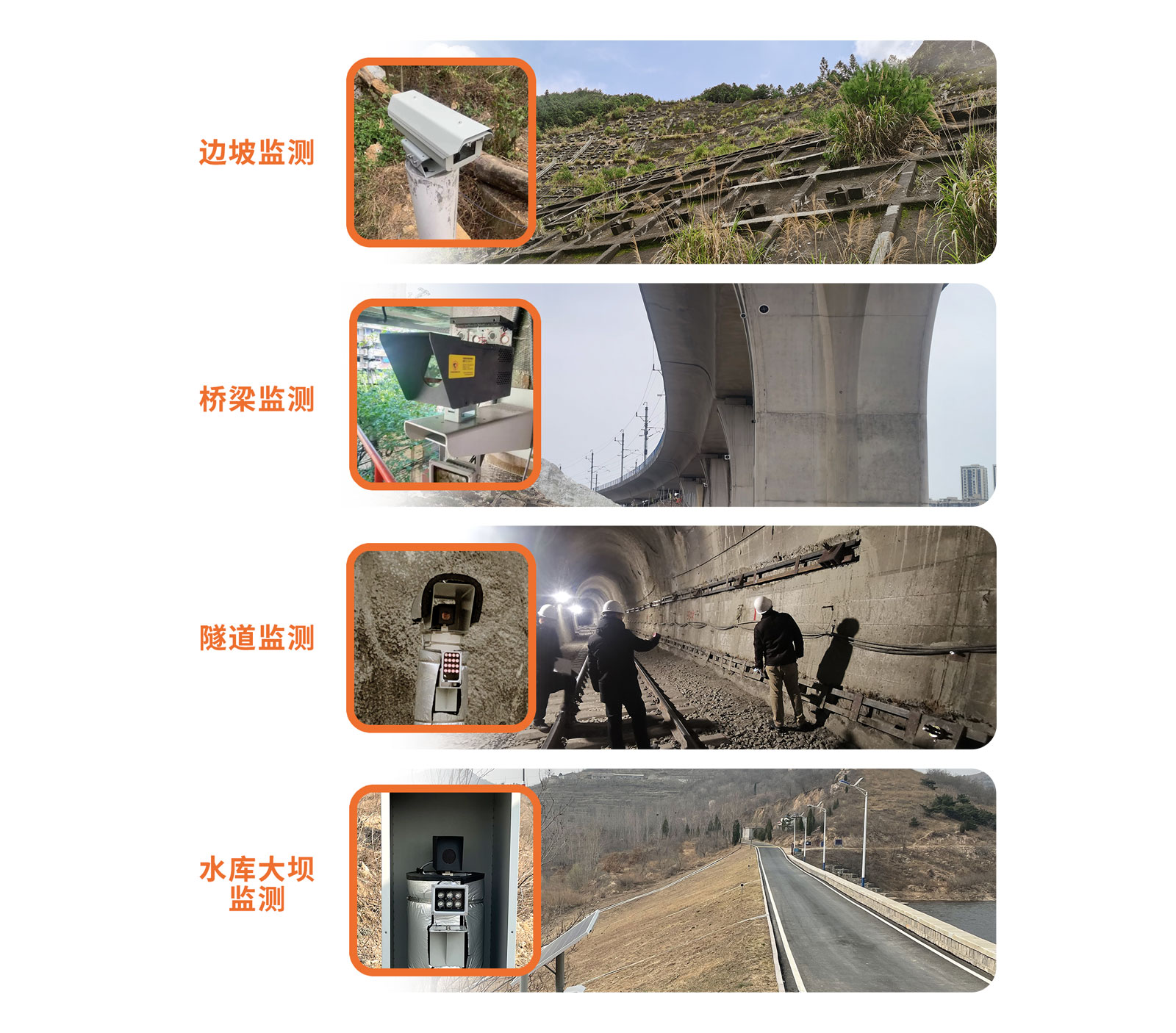

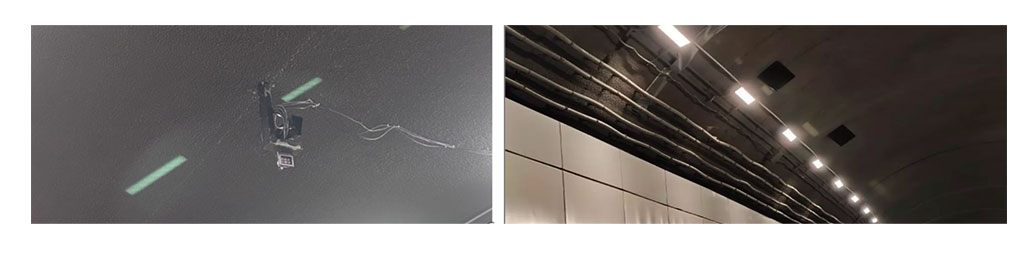

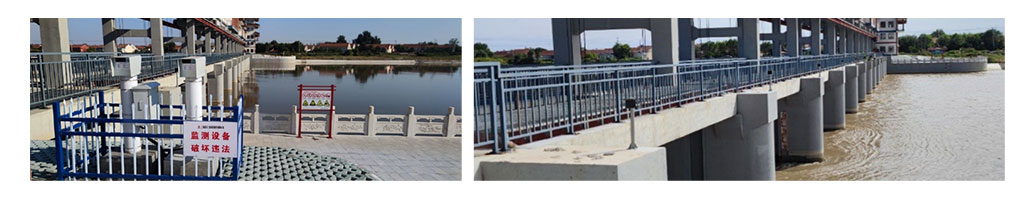

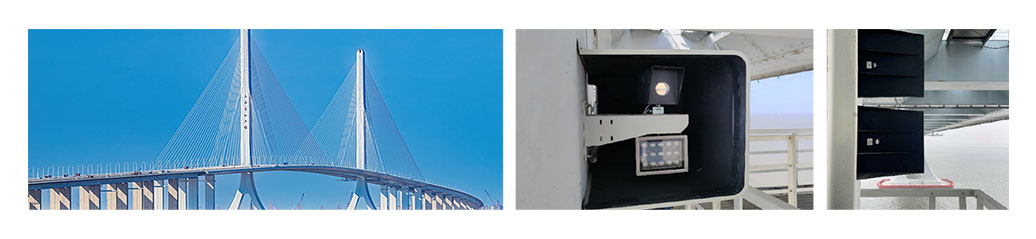

机器视觉智能测量系统采用物联网技术及智能灾变识别算法将图像数据转化为变形数据，实现对各类土木工程结构物的超高精度非接触式实时测量，达到对结构物健康状况全天候监测的目的。系统广泛应用于桥梁、隧道、边坡、水工建筑物、轨道、矿山、基坑、建筑物等结构物的二维位移监测场景中。

产品优势

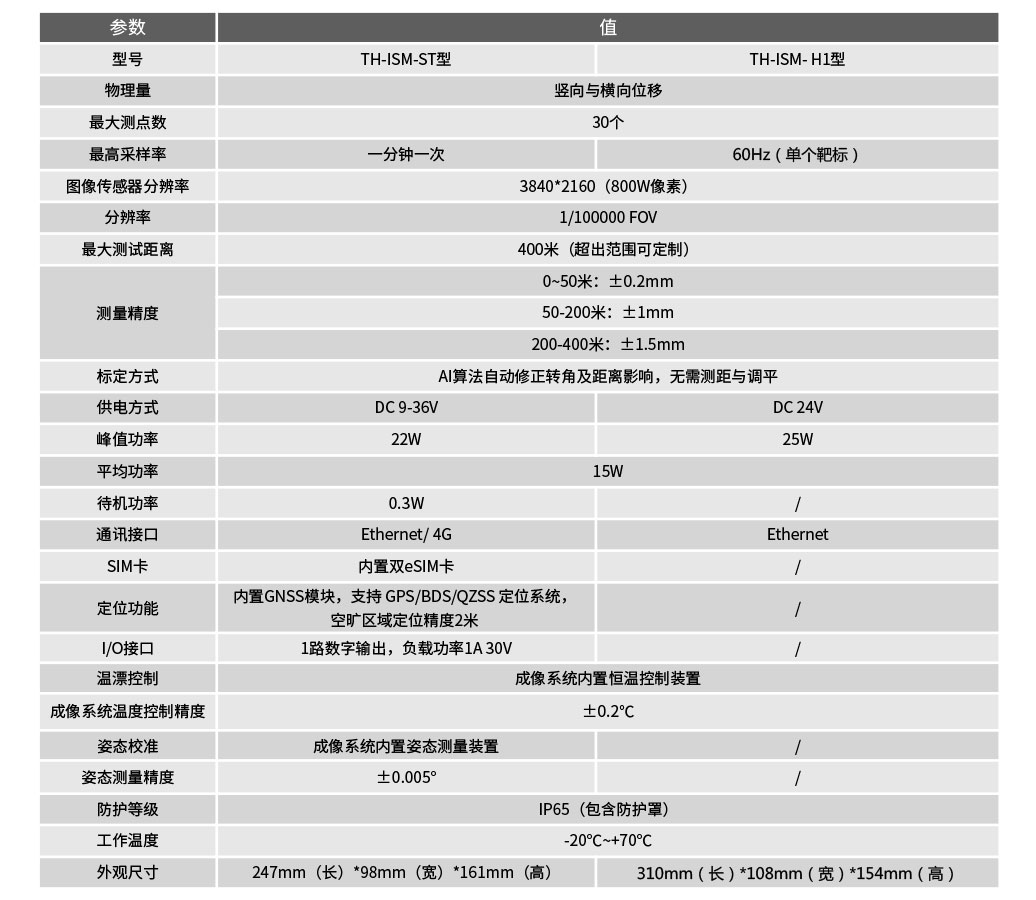

性能参数

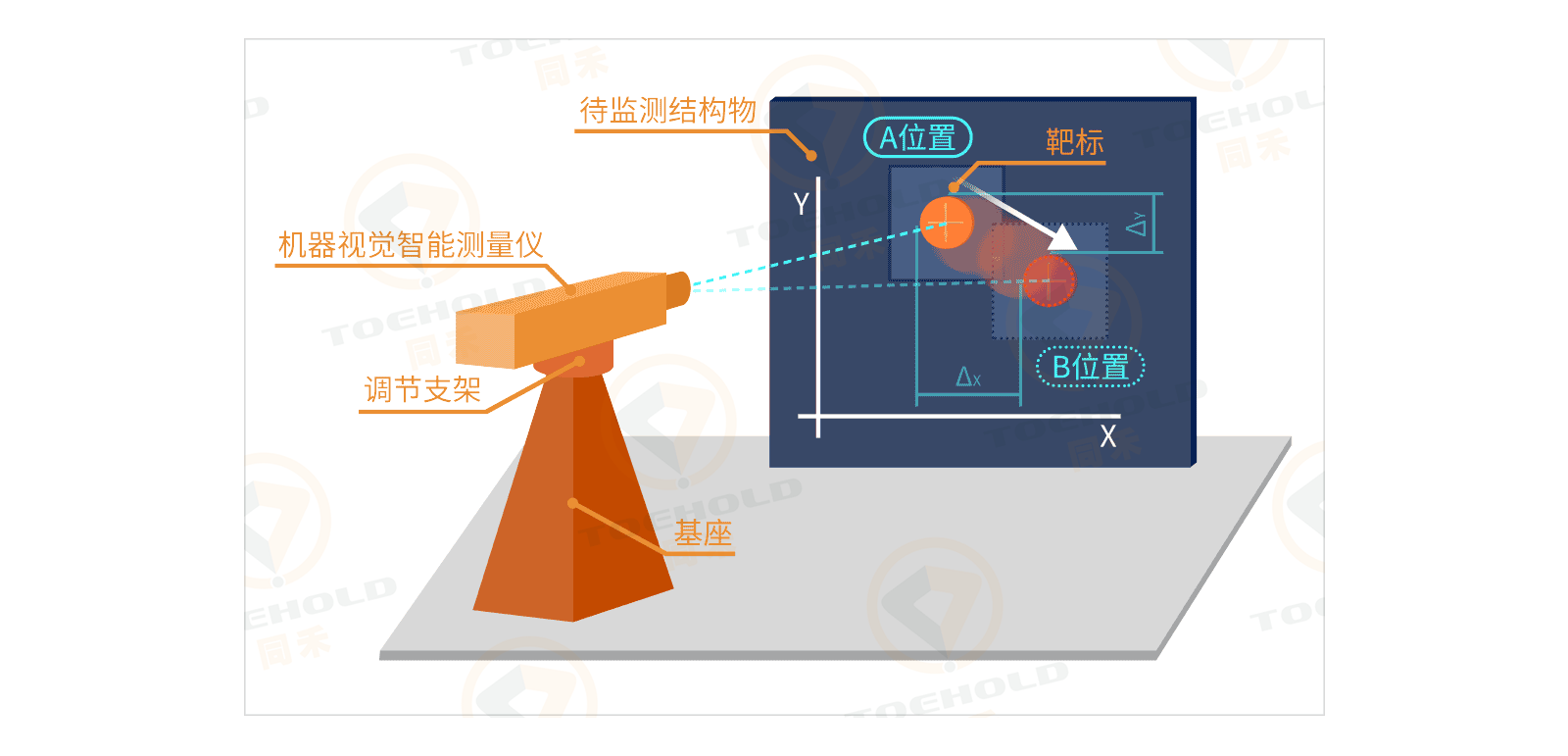

系统原理

机器视觉智能测量仪内含嵌入式计算模块，可对记录的靶标图像进行畸变处理，校正靶标位移，提高结构物位移的监测精度；同时采用动态局部视窗算法，解决了运算复杂和计算量大的问题，从而使得所有的监测数据都能够在本地微型嵌入式计算模块中运行计算。

系统架构

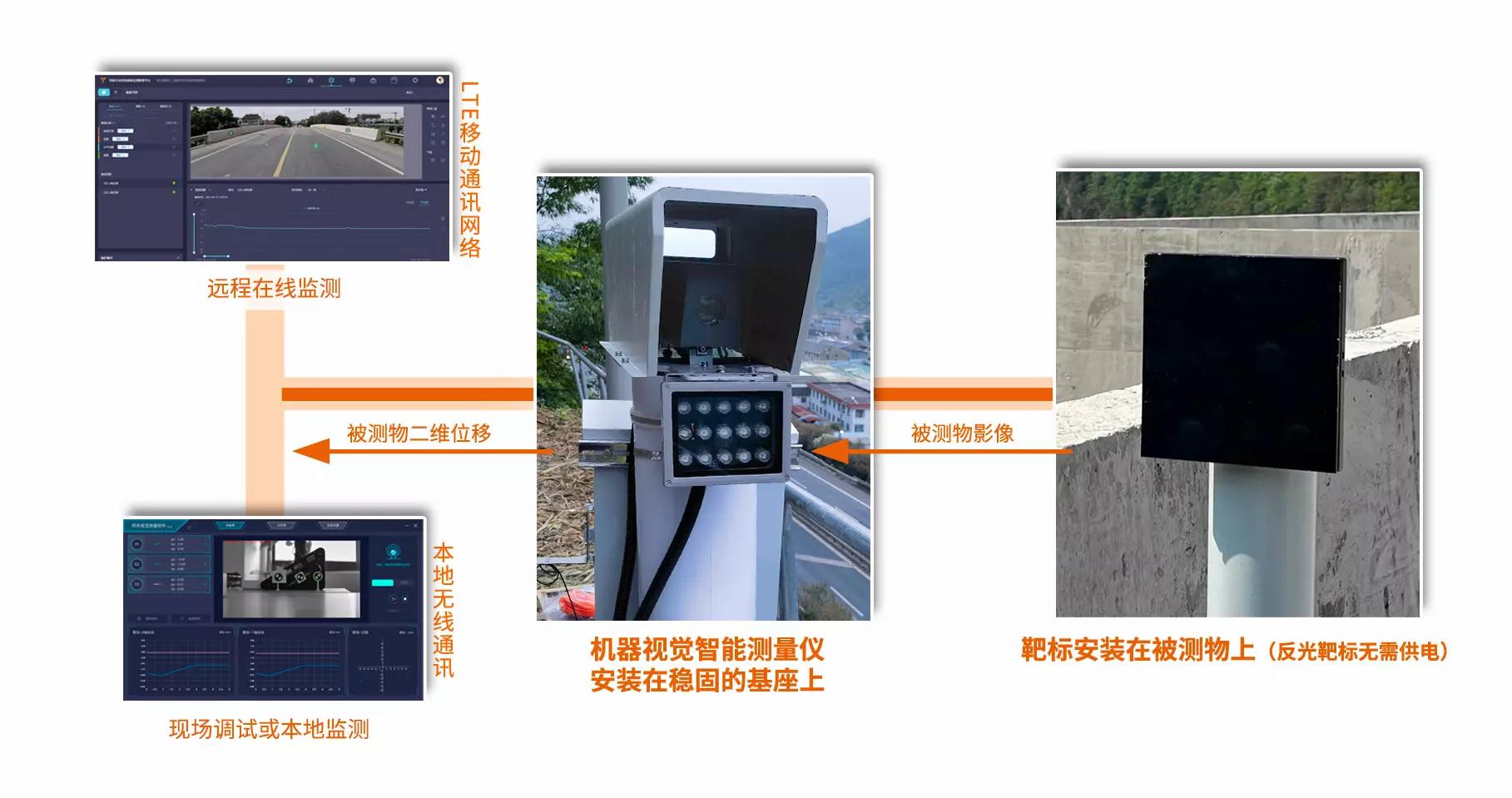

机器视觉智能测量系统由机器视觉智能测量仪、靶标、机器视觉调试软件、同感云平台组成。

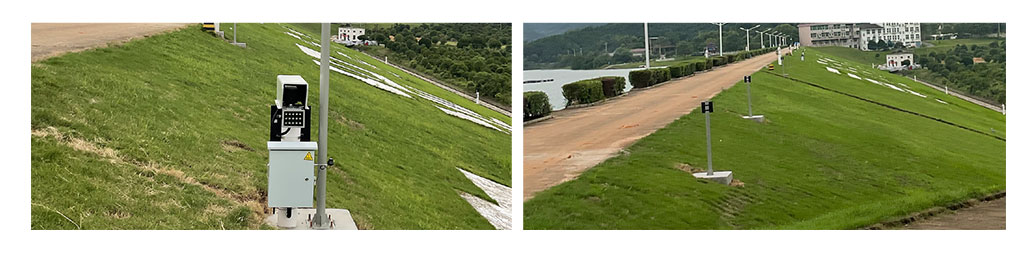

靶标应安装于被测结构物表面，机器视觉智能测量仪置于被测结构物附近的稳固支墩上。基于内置的高精度图像处理算法，测量仪可实时解算靶标水平及竖向方向位移，并上传至同感云平台或第三方平台（基于同禾mqtt通用数据协议）。用户在现场安装时可通过机器视觉调试软件对测量仪进行靶标识别、服务器配置、采样设置等调试工作。运营期时，运维人员可以通过同感云平台进行数据查看及设备远程运维工作。
